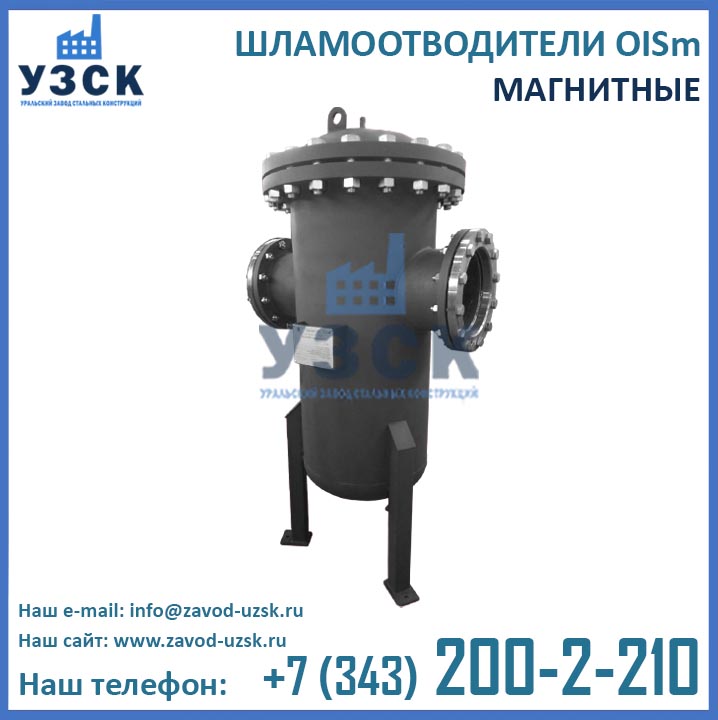

МШО OISm — это магнитный шламоотводитель, который выполняет функции магнитно-сетчатого фильтра.
Сфера применения: системы горячего и холодного водоснабжения, отопления и теплоснабжения.
Назначение: удаление ферромагнетиков из воды, очистка рабочего потока от твердых включений (ил, песок, шлам и пр. частицы).
Этапы работы: инерционно-седиментационный, фильтрационный и магнитный.
Результат применения: обеспечение безаварийной, высокоэффективной и длительной эксплуатации сетевого оборудования (насосов, теплообменников, запорной арматуры и КИП); защита данного оборудования от коррозии и отложений.
Эксплуатационные характеристики
Наименование | Шламоотводитель OISm 150/25 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 25 |
Диаметр корпуса устройства, мм | 150 |
Объем, м3 | 0,005 |
Масса, кг | 15 |
Производительность, м3/ч | 2 |
Длина, мм | 350 |
Высота, мм | 290 |
Присоединение к трубопроводу | Патрубки под приварку |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Конструктивные особенности
Шламоуловитель OISm 150/25 – это компактное стальное устройство цилиндрической формы с диаметром корпуса 150 мм, оборудованное патрубками под приварку Ду 25 мм для присоединения к трубопроводу. К верхней части фильтра OISm 150/25 при помощи болтов крепится крышка для прочистки и обслуживания аппарата. В крышку врезана резьба для отвода воздуха (воздушник). Нижняя часть корпуса характеризуется наличием эллиптического днища, оборудованного дренажным патрубком для слива шлама.
Отдельного внимания заслуживает конструкция фильтрующего элемента, расположенного внутри корпуса, которая состоит из следующих составляющих:
- Система специальных перегородок из нержавеющей стали, расположенных в виде лабиринта, определяющего скорость и направление движения потока воды. С их помощью осуществляется инерционно-седиментационный этап очистки, избавляющий рабочий поток от наиболее крупных твердых частиц.
- Неподвижные неодимовые магниты, закреплённые на перегородках, осуществляют сепарацию примесей и фракций, обладающих ферромагнитными свойствами или приобретающих таковые в магнитном поле.
- Сетчатый фильтр из нержавеющей стали тонкой очистки, установленный перед выходным патрубком, отсекает оставшиеся после предыдущих этапов очистки более мелкие загрязняющие частицы.
Все составляющие фильтрующего элемента выполнены в съемном исполнении, что значительно упрощает процесс очистки, ремонта и обслуживания фильтра.

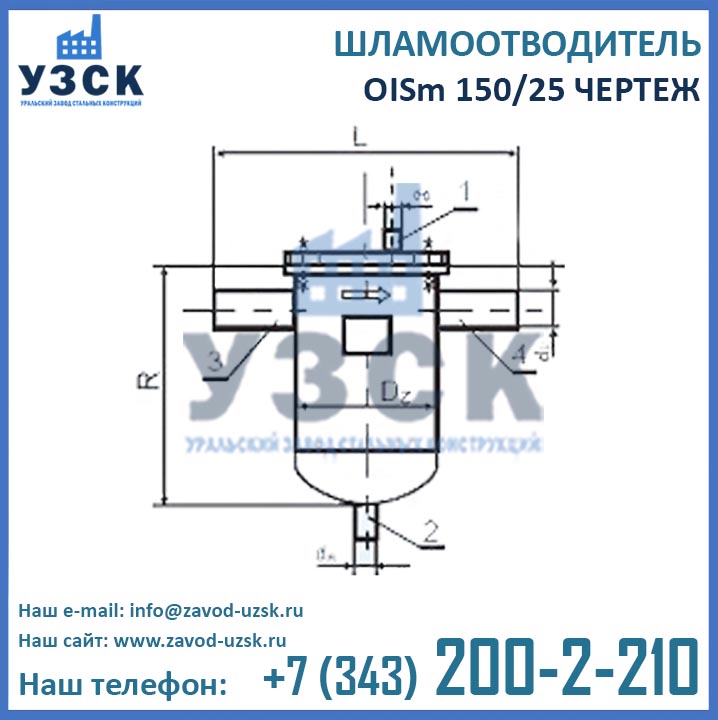

Чертеж OISm 150/25
Как купить шламоотводитель OISm в Талгаре без посредников?
Ни для кого не секрет, что самые выгодные цены на продукцию предлагает ее непосредственный изготовитель. Уральский завод стальных конструкций – производитель магнитных шламоотводителей OISm, осуществляющий поставки по всей России, а также в страны ЕАЭС: Киргизию, Казахстан, Белоруссию и Армению.
Изготовление магнитных фильтров OISm на нашем заводе осуществляется специалистами сварного производства с аттестационным удостоверением НАКС, на оборудовании и по технологии сварки, также прошедшим аттестацию НАКС. По готовности вся выпускаемая продукция завода УЗСК подвергается гидрологическим испытаниям пробным давлением на собственном аттестованном гидростенде. Также в нашем распоряжении имеется своя лаборатория НК, аттестованная на все виды неразрушающего контроля; а также мощный инженерно-конструкторский отдел, осуществляющий разработку наиболее удачных технических решений для повышения долговечности, эффективности и простоты использования выпускаемого оборудования.
Чтобы купить шламоуловители OISm Ду 25 мм производства завода УЗСК, свяжитесь с менеджерами отдела продаж по координатам, указанным в разделе «Контакты». Помимо типовых версий шламоотделителей, мы можем изготовить сетевые фильтры OISm по индивидуальным размерам и чертежам заказчика.
