Циклоны ЦН-15-300×2СП применяются в различных областях промышленности с целью сухой очистки газовоздушных потоков. Улавливание и отделение твердых сухих частиц при помощи таких аппаратов осуществляется из сушилок и устройств, в которых при работе возможно образование пыли, а также из систем пневматической транспортировки. Допустимый уровень загрязненности объекта для фильтрации воздуха циклонами ЦН-15-300×2СП составляет до 400 г/м3. ЦН-15-300×2СП — групповая модель, состоящая из 2 циклонов.
Условные обозначения ЦН-15-300×2СП расшифровываются следующим образом:
Ц — циклон;
Н — конструкции НИИОгаза;
15 — угол наклона входного патрубка относительно горизонтали (0);
300 — внутренний диаметр цилиндрической части циклона (мм);
После «×»:
2 — количество циклонов в группе;
С- камера очищенного газа в виде сборника;
П — пирамидальная форма бункера.

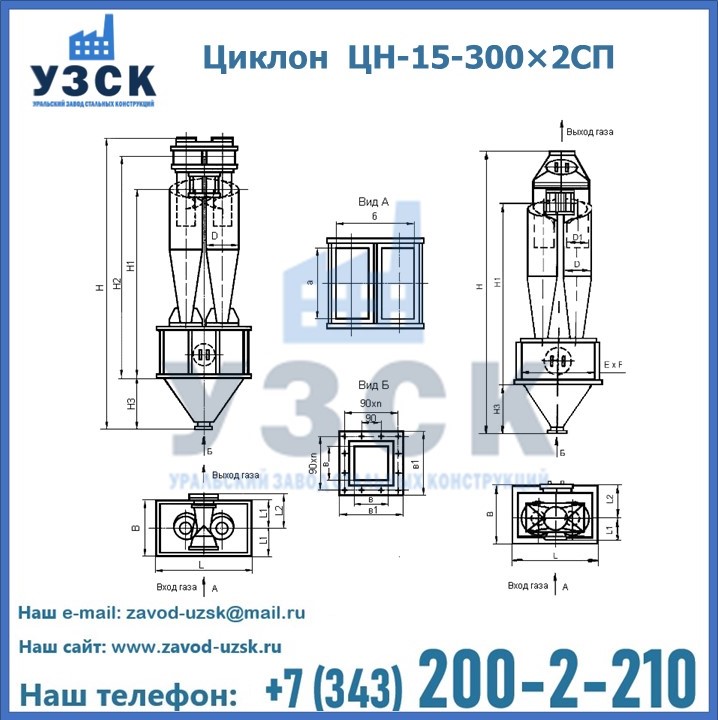

Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в форме сборника
- пирамидальный бункер
Циклоны ЦН-15-300×2СП, имеющие в группе 2 циклона, отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.
Для изготовления циклонов ЦН-15 в Талгаре, которые планируется применять при t не ниже -400С, используется углеродистая сталь. Если предполагается, что температура окружающей среды будет ниже -400С, рекомендуется выбрать устройство из низколегированной стали.
Основные параметры циклонов ЦН-15
| Массовая концентрация пыли в очищаемом газе, г/м3: | |
| для слабослипающихся пылей | до 1000 |
| для среднеслипающихся пылей | 250 |
| Температура очищаемого газа, С | до 400 |
| Давление, кПа | до 5 |
| Коэффициент гидравлического сопротивления циклонов: | |
| для одиночного исполнения | 147 |
| для группового исполнения | |
| с «улиткой» | 175 |
| со сборником | 182 |
Основные технические характеристики циклонов типа ЦН-15-300×2СП
| Типоразмер циклона | Площадь сечения цилиндрической части корпуса (группы корпусов), м2 | Производительность, м3 /час | Рабочий объем бункера, м3 | |
|---|---|---|---|---|
| при V=2,5м/сек | при V=4,0м/сек | |||
| ЦН-15-300×2СП | 0,14 | 1270 | 2000 | 0,20 |
Завод «УЗСК» в Талгаре предлагает большой выбор циклонов ЦН-15-300×2СП и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить циклон нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить циклоны или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
